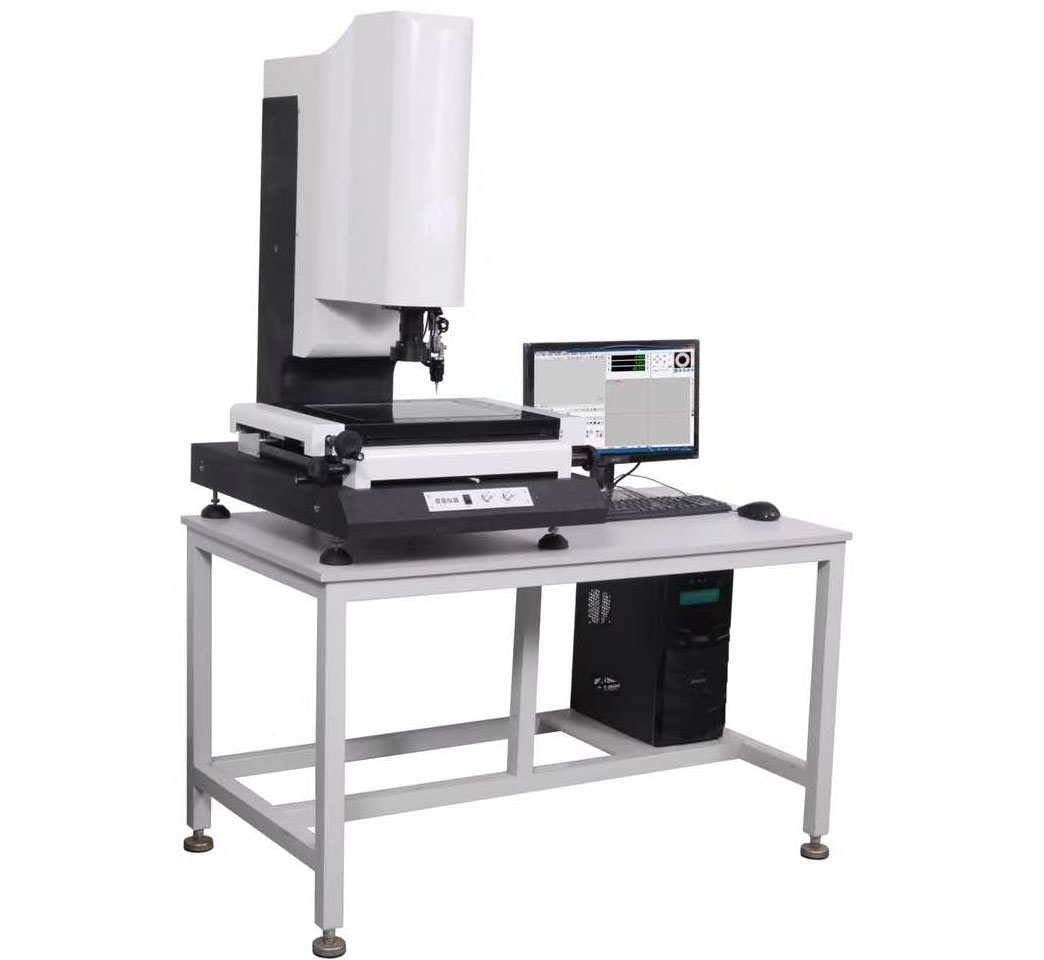

2.5次元影像儀FR-2710-2.5次元影像測量?jī)x帶探頭特性

包含二次元所有功能、Z軸加裝光柵、光學測高；

加裝英國雷尼紹探頭、完成部份三維測量；(選配)

利用光學原理，非接觸試測量；

適用以二坐標測量為目的的一切領域；

是小、薄、軟、零部件的Zj測量解決方案；

可對點、線、圓、角度、等元素實現精準測量；

并具有多報表輸出功能、優質、經濟、實用;

l 硬件、主要特點：

精密傳動裝備設計，實現快速移動。
高精密大理石底座，立柱框架穩定可靠。
精密P級直線導軌及V型導軌，擁有j高的直線性,

保證機器精度及使用壽命。

日本索尼彩色CCD，擁有更高清測量畫面。

輪廓光、表面光、同軸光（選配）靈活照明，清晰度高，測量精準無比。

貴陽新天精密光學尺顯示值0.0001mm，每1微米至關重要。

2.5次元影像儀FR-2710-2.5次元影像測量?jī)x技術參數：

2.5次元影像儀FR-2710-2.5次元影像測量?jī)xl 軟件、功能介紹：

元素測量：測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。
元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
元素預置：點、線、圓、弧。

圖形處理：座標平移，工件擺正。任意軸擺正，座標系重置。
圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除。
設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。
設置影像的灰度，飽和度，對比度，影像保存為BMP格式。
多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。
影像支持S端子輸入；影像大小640*480mm。測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。多種語言界面切換。

l 2.5功能介紹

光學測量高度：測量任意兩個平面的高度，非接觸測量減少接觸所產生的變形因素！

平面度測量：同時測量同一平面多個點的平面度！

沉角測量：對于不同高度的兩個圓產生的沉角可以進行測量！

2.5次元影像儀FR-2710-2.5次元影像測量?jī)x3D手動介紹

１：具有２D光學測量?jī)x器的全部功能！

２：此儀器可以采用光學測高，平面度，沉角！

３：結合MCP測針，可完成多項三坐標測量?jī)x功能！

４：快速邊緣追綜系統，快速完成平面抄數的工作！

５：與CAD強強結合，使更多的功能通過此平臺加以實現！

６：大面積平面圖形的掃描功能，能快速完成

JPG圖片方式，在其它的軟體中叫做地圖功能！

u 配制說明：
