應用行業：

機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、 計算機（電腦）、液晶電視（LCD）、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、刀具、儀器儀表等。

一鍵測量儀/FR-2728一鍵式測量儀，一鍵快速測量儀采用高效精準的圖像處理算法，在自主研發的光學系統下，采用高分辨率CCD以及遠心鏡頭對圖像進行捕捉，通過軟件系統進行圖像處理分析，從而能精準地測量出工件所需尺寸。此產品顛覆了傳統測量模式，開創了快速影像測量新時代。

只需一鍵，瞬間測量所有尺寸，任何繁瑣的測量任務，都變得無比輕松。發瑞儀器一鍵式尺寸測量儀能大幅度地提高作業效率，節約成本，為您獲得更大的利潤。

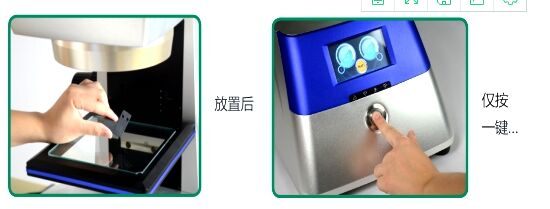

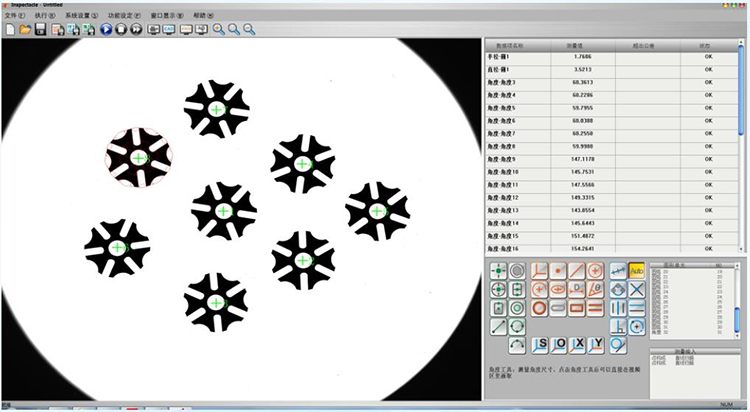

測量所需操作僅為將測量對象“放在”坐標臺上，“按下”開始測量按鈕，瞬間測量出多個尺寸。不僅能對單個產品進行快速測量，同時能對在視野范圍內能看到的所有相同目標進行快速檢測，一次同時測量多個工件。

一鍵式測量儀技術參數

一鍵式軟件功能介紹

1、具有操作簡單、測量范圍廣、穩定性高、測量精度高等特點。

2、可實現點、線、圓、弧、距離、橢圓、角度等圖像測量。

3、對測量的相應基本圖元，測量軟件自動檢測出一系列的邊緣輪廓點，并用公司自主研發改進的Z小二乘發精準的擬合成相應的圖元，從而達到測量的Zj效果。能高穩定和精準的測量。

4、具有多種取點方式，確保測量過程中取到更精確的點。

5、用戶可以自定義坐標系進行測量。

6、具有相交、平分、垂直、平行、相切功能，更能只管的測量客戶所需尺寸。

7、支持多國語言：中文簡體、中文繁體、英文、德文。

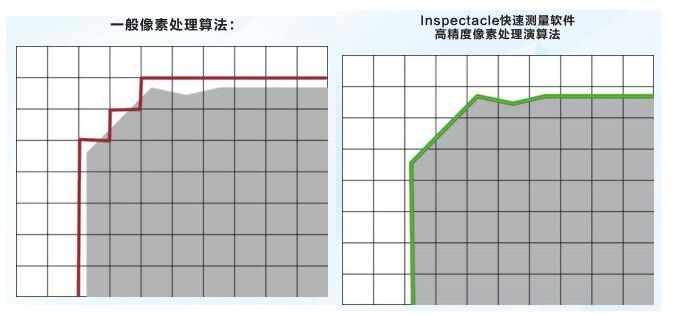

一鍵測量儀/FR-2728一鍵式測量儀，一鍵快速測量儀軟件的算法

報表輸出格式：支持WORD，EXCEL，TXT格式輸出

SPC功能細節說明

可 以 對 一 個 或 者 多 個 尺 寸 進 行S P C管 控 ， 在 測 量 后 讀 取 制 定的測量數據并及時顯示。SPC即統計制程管制，是企業提高品質管理水準的有效方法，方便品�；蛘咂渌�部門直接獲得截取數據及報表。能自動認識指定的測量數據，并自動計算Z大值、Z小值、平均差、標準差、偏移值、CaCp、Cpk等統計系數協助您完成報表編制。SPC能為科學的區分生產過程中的正常變化與異常變化，及時的發現異常狀況，以便采取措施消除異常，回復制度的穩定，大道降低品質成本，提高產品品質的目的，它強調全部過程中的預防與管制。

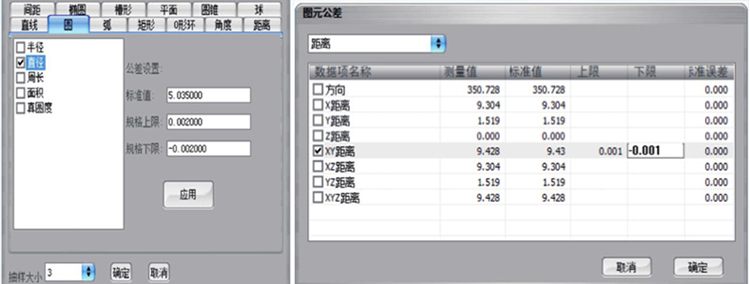

設置公差

用戶可以對相應尺寸設置公差，測量系統可以自動根據產品的實際測量尺寸和用戶所設公差判別處該產品是否合格。合格則提示“PASS”否則提示“FALL”，等待測量提示“WAIT”，沒有放置工件是提示“NULL”。

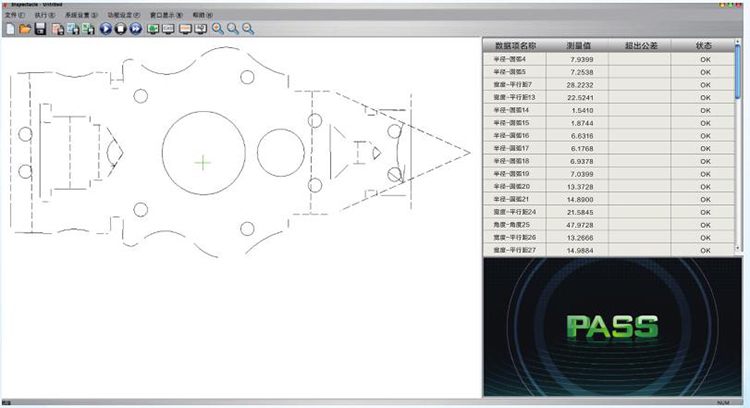

CAD數據運用

CAD導入導出模塊：可以把Dxf文件導入軟件進行測量，也可以從軟件導出Dxf文檔。軟件特色功能介紹：

1、找Z高點

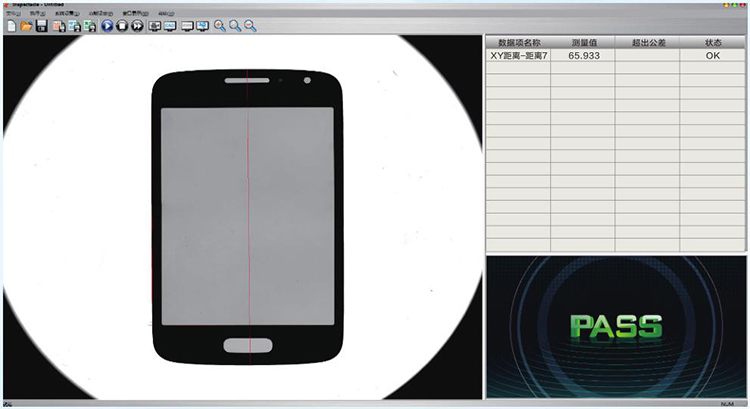

針對很多行業，客戶需要測量某段弧線或者曲線相對于某個坐標系下的Z高點。Z常見在產品如手機屏幕玻璃，如下圖所示：

針對這種類似產品，客戶需要測量外圍尺寸，比如長度、寬度等。比如客戶需要測量A到B的長度。傳統影像測量儀的測量方法是把A邊當作一條直線或者圓弧，同時把B邊當作一條直線或者圓弧，然后測量兩線或者兩圓弧的距離，這種測量方式當兩端是直線的情況下數據準確，但是兩端是曲線的時候測量出來的數據和客戶所期望的Z高點的距離有很大差異。

Inspectacle 測量軟件針對這種情況做出一個功能快速測量A邊和B邊相對與整塊平板的Z高點�？蛻羲�期望的數據也就是這兩點的距離。只需要根據客戶產品建立一個工件坐標系，也就是產品坐標系，軟件提供工具直接找出某個區域相對于這個坐標系下載Z高點。

2、工件對比

用戶可以將產品輪廓DXF圖紙導入軟件，和產品實物吻合，通過設置上下限公差，在視頻區內顯示產品輪廓，紅色代表產品輪廓標準的圖形，兩條綠色分別代表產品輪廓處在上下限界的圖形，根據產品輪廓圖形可以很直觀的觀察產品輪廓在哪個區域出公差。這是檢測產品合格與否的一種很直觀的方法。

照明方式：

1、透過照明：配置高亮度綠色LED燈，為測量者提供了均一的平行光。由于對照明

也進行了Zj優化，因此能夠?yàn)閺V視野、段差的測量對象提供穩定的測量結果。

2、環狀落射照明：攝像頭周圍配置高亮度白色LED�？筛鶕�(jù)每個測量點分別改變照

明條件，進行Zj設定。
