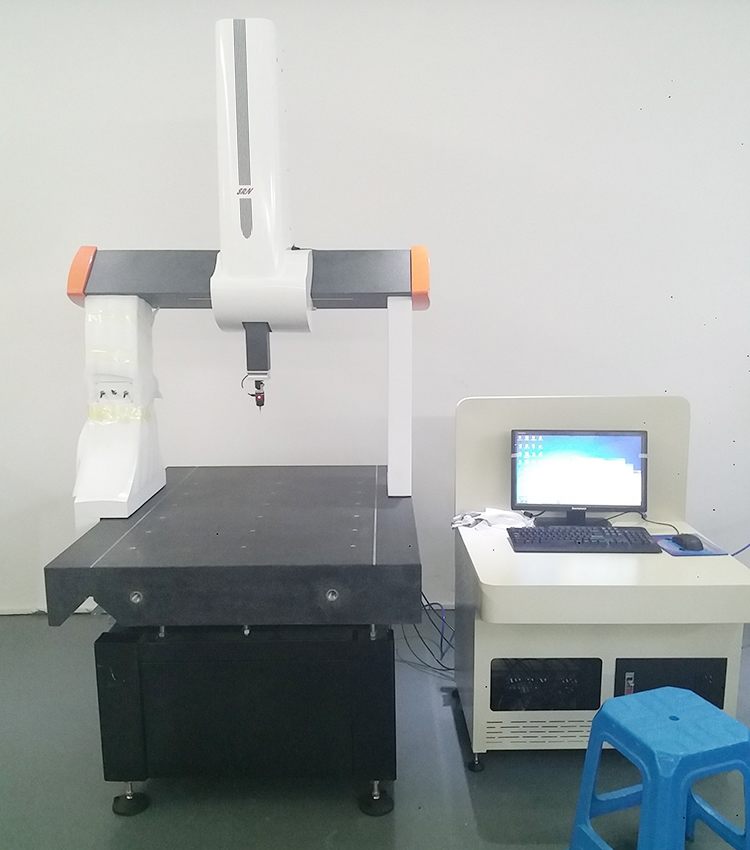

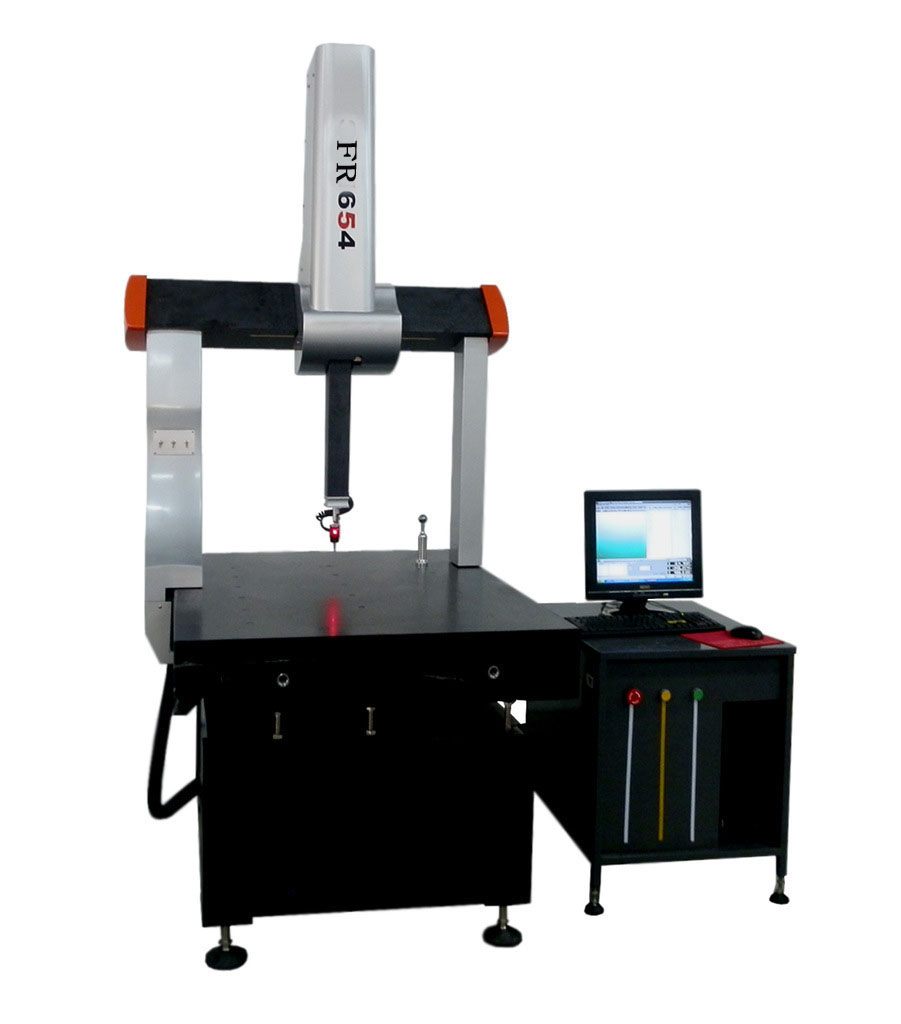

三次元測量儀FR-654三坐標測量機手動測量，主要是指通過三維取點來進行測量的一種儀器，市場上也有叫三坐標，三坐標測量機，三維坐標測量儀，三次元的。主要原理是：將被測物體置于三次元測量空間，可獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，經計算求出被測物體的幾何尺寸，形狀和位置。 基本原理就是通過探測傳感器（探頭）與測量空間軸線運動的配合，對被測幾何元素進行離散的空間點位置的獲取，然后通過一定的數學計算，完成對所測得點（點群）的分析擬合，Z終還原出被測的幾何元素，并在此基礎上計算其與理論值（名義值）之間的偏差，從而完成對被測零件的檢驗工作。

 三次元測量儀FR-654三坐標測量機手動測量主要特點

1.核心零部件全部原裝進口

2.三軸均采用高精度天然花崗巖

3.三軸均采用高精度自潔式空氣軸承，運動更平穩，導軌永不受磨損

4.三軸導軌均采用高精度進品光柵尺

5.三軸采用精密50°60°70°三角橫梁專利技術，相比矩形橫梁重心更低，質量剛性比Zj，運動更加可靠。

6.Y軸采用整體燕尾式導軌，在降低機器重量的同時消除了運動扭擺，保證了測量精度和穩定性。

7.符合人機工程學的設計

技術參數：

環境條件要求：

測量機室溫度要求：測量機室的溫度：18-22℃

機器周圍環境的Z大溫度梯度：1℃/h  2℃/24h，1℃/m

供氣系統：Z小供氣壓力：0.5Mpa     耗氣量：120L/min

供電系統：電壓：220V±10%，Z大耗電量：2000W，電流：15A

用電設備要求接地可靠：接地電阻小于4歐姆

三坐標測量機軟件

管道模塊：用于專業管道數據分析

定義管道CAD圖形具有以下優點：

1.節約畫圖時間

2.逼真的管道圖示，方便與管道進行直觀準確的數據對比

3.直接測量，圖形直觀，生動，縮短測量時間

4.可根據理論數據產生測量點，方便快捷

支持曲線、曲面造開型

支持點云功能、點云導入/導出

支持21項誤差補償/溫度補償/溫度實時補償

支持CAD導入/導出，與CAD無縫鏈接

CAD元素自動識取，基于CAD的快速編程，實時比對

     激光掃描模塊：用于高精度逆向工程

逆向工程的研究已經日益引人注目，激光掃描模塊可以對工件進行高速度、高效率、高精度的測量，快速

采集坐標點，為逆向工程提供數據。

激光掃描對被測物非接觸測量，不損傷物體表面，對質地柔軟或珍貴的物體測量更有優越性。

適用于無CAD工件的檢測

DMIS5.0編程

圖形化顯示被測元素、機器模型、測頭模型

圖形化顯示檢測全過程、檢測路徑預覽/實時仿真

圖形化的輸出報告

完整的坐標系創建、構造、形位公差計算

3D模塊：用于高精度數據對比

1、 根據理論數據智能產生管道3D圖形。

2、 內建管道坐標系建立方式、方便的完成管道坐標系的構建。

3、 多種管道定義方式，用戶可按照習慣完成管道定義。

4、 方便快捷的完成管道測量，大大提高測量效率。

5、 完整的數據以及圖形輸出報告，使測量數據一目了然。
