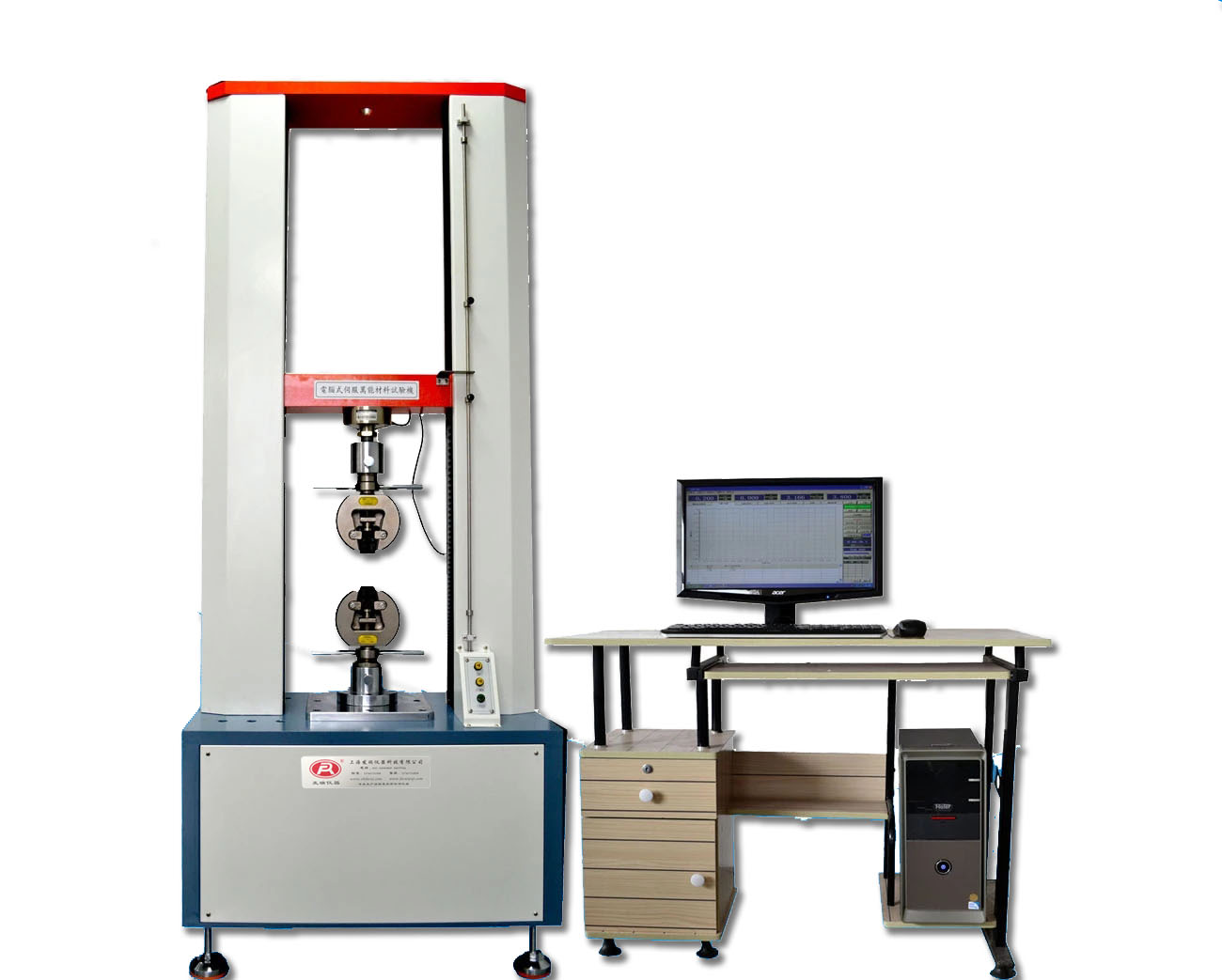

30T拉力機20T拉力試驗機FR-100C材料試驗機
設備概述:FR-100C電腦式伺服型材料拉力試驗機是電子技術與機械傳動相結合的新型材料試驗機,它具有寬廣準確的加載速度和測力范圍,對載荷、位移的測量和控制有較高的精度和靈敏度,還可以進行等速加載、等速位移的自動控制試驗。具有操作簡單方便,尤其適合做生產線上控制產品質量的檢測儀器。該系列機型主要適用于試驗負荷低于30T以內的非金屬及金屬材料試驗。
主要功能:
主要適用于金屬及非金屬材料的測試,如橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼(以及其它高硬度鋼)、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、彎曲、剪切、剝離、撕裂、兩點延伸(需另配引伸計)等多種試驗.
主要特點:
控制器采用嵌入式單片微機結構,內置功能多的測控軟件,集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率(需加配引伸計)、抗拉強度、彈性模量的功能,自動統計結果;自動記錄Z大點、斷裂點、指定點的力值或伸長量;采用計算機進行試驗過程及試驗曲線的動態顯示,并進行數據處理,試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯,并可打印報表,產品性能達到GJ水平。
滿足標準:
《GB/T16491-1996 電子**試驗機》
30T拉力機20T拉力試驗機FR-100C**材料試驗機技術參數:
型號 |
FR-100C |
Z大負荷 |
3T,5T,10T,20T,30T 以內自選(30KN-300KN ) |
精度等級 |
0.5級 |
有效測力范圍 |
0.4%~100%(0.5級) |
測力精度 |
示值的±1%以內/示值的±0.5%以內 |
試驗機分辨率 |
Z大負荷1/200000,內外不分檔,且全程分辨率不變 |
負荷傳感器 |
基本配置:拉、壓傳感器(Z大負荷)一只擴展配置:可加配多個傳感器 |
有效試驗寬度 |
400mm(可按客戶要求加寬) |
有效拉伸空間 |
400、500、600mm(可按客戶要求加高) |
試驗速度范圍 |
0.001~250mm/min |
位移測量精度 |
示值的±0.5%以內/示值的±0.2%以內 |
變形測量系統 (根據需求選配) |
擴展配置:大變形:Z小標距10mm、變形范圍:800mm 擴展配置:小變形:標距25mm、50mm、100mm 變形范圍:5mm、10mm、25mm |
變形測量精度 |
示值的±0.5%以內 (可根據客戶要求選配大變形或小變形) |
試臺安全裝置 |
電子限位保護 |
試臺升降裝置 |
點動 |
試臺返回功能 |
手動或自動兩種選擇、試驗結束后自動或手動以Z高速度返回試驗初始位置 |
超載保護 |
超過Z大負荷10%,機器自動保護 |
夾具配置 |
拉伸夾具一套 |
主機尺寸 |
840 x 600 x 1850mm |
動力系統 |
伺服電機+驅動+高精度滾珠絲桿 |
電源 |
220V、50HZ、 |
功率 |
1.5KW ,2KW(根據不同力值需求,標配不同功率電機) |
主機重量 |
(約)900 Kg |
軟件特點:
一. 全電腦控制材料試驗機軟件功能介紹
A. 測試標準模塊化功能:提供使用者設定所需應用的測試設定,范圍涵蓋GB、ASTM、DIN、JIS、BS…等測試標準規范。
B. 試品資料:提供使用者設定所有試品數據,一次輸入**重復使用。并可自行增修公式以提高測試數據性。
C. 雙報表編輯:完全開放式使用者編輯報表,供測試者選擇喜好的報表格式(測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局)
D. 各長度、力量單位、顯示位數采用動態互換方式,力量單位T、Kg、N、KN、g、lb,長度單位mm、cm、inch。
E. 圖形曲線尺度自動Zj化(Auto Scale),可使圖形以Zj尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖,以及多曲線對比。
F.測試結果可以EXCEL格式的數據形式輸出。
G. 測試結束可自動存檔、手動存檔,測試完畢自動求算Z大力量、上、下屈服強度、環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間Z大值、Z小值、平均值、凈能量、總能量、彎曲模量、斷點位移x%荷重、斷點荷重X%位移、等等。備份:測試數據可保存在任意硬盤分區。。
H.軟件具有歷史測試數據演示功能。
二. 全電腦控制材料試驗機附件
A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組.
C.拉力機專用測試軟件一份。
三. 全電腦控制材料試驗機可測試項目
普通測試項目:(普通顯示值及計算值)
●拉伸應力 ●拉伸強度
●扯斷強度 ●扯斷伸長率
●定伸應力 ●定應力伸長率
●定應力力值 ●撕裂強度
●任意點力值 ●任意點伸長率
●抽出力 ●粘合力及取峰值計算值
持壓功能 往復拉壓試驗(需要客戶提出增配)
30T拉力機20T拉力試驗機FR-100C**材料試驗機主要配置如下:
高精度進口美國品牌 傳感器 1支
(進口傳感器,精度高,重復性好,不會產生零點漂移.經久耐用。國產傳感器,靈敏度低,不能清零,每次測試數據偏差較大。)
進口伺服控制系統 1 套
AC進口伺服電機 1臺
(進口伺服系統是通過機械位移或位移速度、加速度的反饋控制系統, 其作用是使輸出的機械位移(或轉角)準確地跟蹤輸入的位移(或轉角)比普通電機,功耗低,扭矩大,速度控制廣而精準,高低數運轉扭矩相當,有帶伺服閉環控制,高精度制動。一般使用于自動化,精密儀器,精密設備。)
臺灣高精度滾珠軸承+滾珠絲桿 2套
(非梯形螺桿,梯形螺桿燥音大,易磨損,間隙大,精度低。高精度滾珠軸承+滾珠絲桿成本是普通梯形絲桿的好幾倍,其優點,間隙小,移動距離精度高,能保證電機勻速直線運動,摩擦小,燥音小,經久耐用。)
電機直接配套臺灣減數機結構,高精度圓弧同步減速系統一套 1套
(有公司采用,皮帶加大小飛輪結構,容易打滑,兩邊不能同步所以會經?ㄋ.我公司是減數機滾珠絲桿伺服電機采用整體結構,同步帶控制,減小傳動誤差或打滑)
電路部分的主要元器件采用進口。
按試樣定做夾具一付。
