1氣體泄漏檢測機功能介紹及技術指標

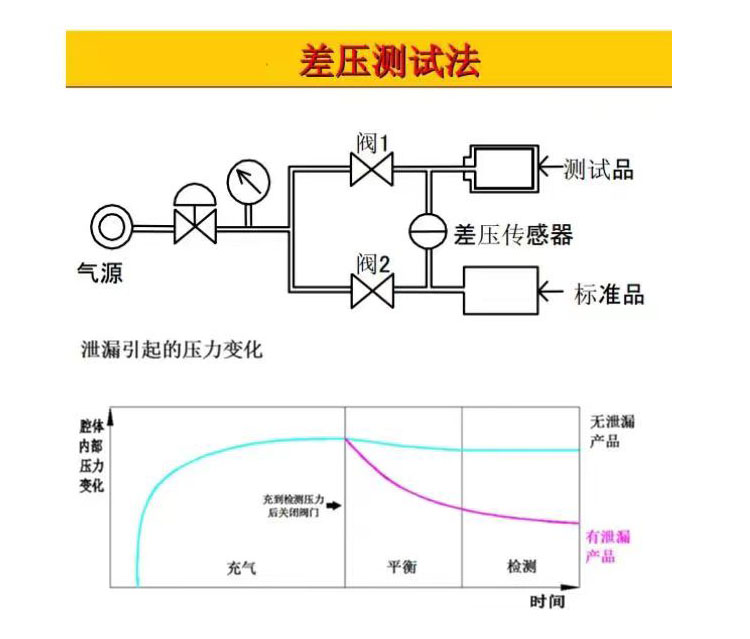

泄漏測試機主要用來測試生產線上的氣密/防水零件或整機，它們是特別為全自動和半自動工作臺所設計。本產品以壓縮空氣為介質，通過差壓傳感器、精密調壓閥等一系列調整檢測過程，完成對被檢測產品優劣的判定。

主要參數：

傳感器精度； 士0.1%FS

重復性    ； 士0.02%FS

精度      ； 0.01%FS

電源      ； -AC220V(士15%）、50 HZ

氣源      ；0.5~0.8M pa（超高壓需要增加增壓泵配合）

試驗介質  ； 壓縮空氣或者客戶約定介質

檢測壓力  ；-0Kpa~100kpa(范圍內檢測壓力量程可選）

接口      ；RS232  一個 USB 一個 I/O接口一個

存儲      ；60萬條

數據分析  ；對測試產品數據進行如下統計：氣密性測試總數合格數不合格數

測試過程  ；每個測試階段都有狀態和時間實時顯示

儀器設置  ；測試壓力上下限設置；測試各階段時間設置

壓力設置  ；泄漏值上下限設置；泄漏補償設置

殼體材質  ；噴粉鋼板

儀器基本信息

電源：AC110-220V、50HZ

凈重：7KG

大�。�300*350*250mm

使用環境

溫度：26℃

溫度：95%RH(不結露）

光線：避免陽光直射

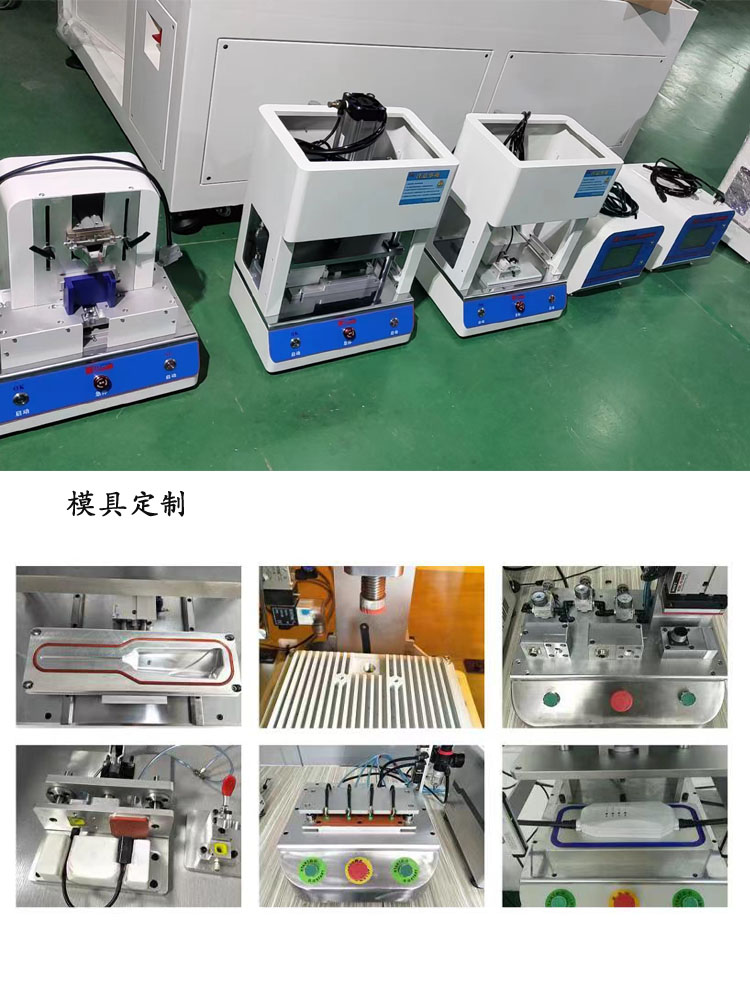

工裝模具按產品定制

人機界面；威綸

電氣件；施耐德

系 統；發瑞

氣動件；亞德客

傳感器；西克

密封測試儀特性

泄漏測試儀可以支持泄漏測試、阻塞測試、正壓測試、負壓測試等泄漏測試方式。

1.3.2 采用 7 寸觸摸屏作為人機界面，可以方便的監測測試結果并進行泄漏測試過程中的各種參數設定。

1.3.3 具有合格不合格產品報警功能，可以排除人工誤判誤檢的可能。

1.3.4 泄漏儀擁有 100 段用戶子程序，用戶通過在觸摸屏上進行子程序的參數設置，可以將不同的子程序串聯起來，組成一個測試流程。并通過泄漏儀自帶的 I/O 接口，使泄漏儀接受外部傳感器的控制信號，并控制外部執行元件（繼電

器、電磁閥等）。從而實現測試過程的自動化。

1.3.5 具有測試數據記錄功能，可以存儲 60 萬條測試數據，可以將測試數據下載到 U 盤中，并通過電腦顯示。

1.3.6 通訊接口：包括了標準的串行通信口 ，通信協議。

1.3.7 USB: 默認用于插入 U 盤，導入測試結果數據，

氣體泄漏測試機的使用條件

氣源連接

本儀器必須使用穩定、潔凈、干燥的壓縮空氣作為空氣源，氣壓不能超過儀器的**氣壓 1Mpa，將儀器自帶的氣管接到測試儀的氣源接口。

壓縮氣源注意事項：

A） 儀器的壓縮空氣氣源盡可能獨立，不與工廠的生產線公用一個壓縮空氣氣源。

B） 儀器的壓縮空氣氣源要足夠穩定，氣源氣壓波動不要超過 50Kpa。

C） 儀器自帶的過濾器，要定期排污和清潔，保證進入儀器的空氣清潔、干燥、無油污。

電源連接

將 AC220V/50hz 或 AC110V/60hz 電源與泄漏儀的電源接口相連接，儀器內部地線與電源的地線已良好連接，故要求外部電源的地線也要良好連接。

注意事項：

A)電源配線、儀器外部接線端子配線時，務必斷開電源。

B)電源要穩定，否則影響測試結果，甚至損壞儀器
